Патч-панель (коммутационная панель) — это пассивное устройство, выполняющее роль централизованной точки подключения и организации сетевых кабелей в структурированных кабельных системах (СКС).

В условиях современных дата-центров, где количество соединений исчисляется тысячами, патч-панели обеспечивают порядок, масштабируемость и надёжность физического сетевого уровня. Несмотря на кажущуюся простоту, это оборудование остаётся критически важным элементом инфраструктуры — даже на фоне внедрения технологий 400G, 800G и AI-ориентированных архитектур.

Рынок электронных патч-панелей оценивается в $7,18 млрд по состоянию на 2025 год и растёт со среднегодовым темпом 6,28%, что обусловлено потребностями облачных вычислений, сетей 5G и расширением дата-центров.

Принцип работы

Патч-панель получает сигналы данных от различных устройств и перенаправляет их по назначению через порты на передней панели. Порты подходят для различных типов коннекторов — RJ45, оптоволоконных (LC, SC, MPO/MTP) или коаксиальных. На задней стороне панели обеспечивается упорядоченная укладка стационарных кабелей, а на передней стороне с помощью коротких патч-кордов осуществляется коммутация — подключение к коммутаторам, маршрутизаторам и серверам.

Дата-центры используют разные топологии подключения: от простого двухконнекторного канала (interconnect) до сложных схем с раздельной кросс-коммутацией (cross-connect) и до четырёх коннекторов в канале. Выбор схемы зависит от требований к гибкости и масштабируемости конкретного объекта.

Ключевые функции в дата-центрах

Организация и управление кабелями

Основная функция патч-панели — централизация и упорядочивание кабельных соединений. В гиперскейл-дата-центрах, где необходимо управлять тысячами оптоволоконных соединений, стоечная система патч-панелей гарантирует, что каждое подключение промаркировано, доступно и масштабируемо. Это снижает вероятность ошибок, случайных отключений и незапланированных простоев.

Масштабируемость

При подключении новых устройств не требуется полная перепрокладка кабелей — новые линии добавляются чисто и последовательно, не нарушая существующие соединения. Модульная конструкция современных панелей позволяет поэтапно наращивать ёмкость, включая переход на более высокие скорости (400G и выше) без замены всей инфраструктуры.

Сокращение времени простоя

Патч-панели позволяют техникам быстро изолировать и устранять проблемы, не затрагивая активные кабели. Быстрая замена оборудования, перекоммутация и тестирование осуществляются на передней панели без необходимости вмешательства в стационарную кабельную разводку.

Соответствие стандартам

Стандарты структурированных кабельных систем, такие как TIA-568, требуют организованной прокладки кабелей. Патч-панели не только поддерживают соответствие этим стандартам, но зачастую определяют, пройдёт ли объект инспекцию.

Типы патч-панелей

Типы кабельных решений и их характеристики

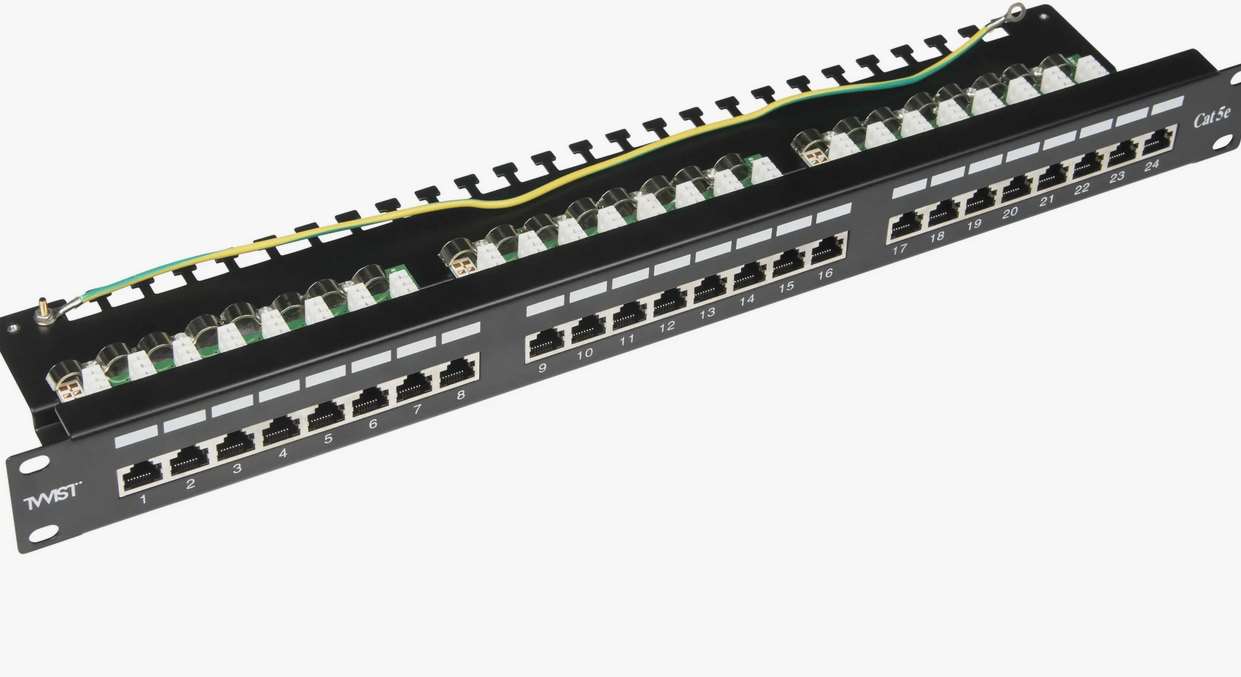

1. Медные кабели (Cat5e/Cat6/Cat6A)
   • Применение: LAN, офисные сети, edge-ЦОД
   • ⚙️ Особенности:
     • Поддержка скорости до 10 Gbps (для Cat6A)
     • Стандартные RJ45-коннекторы
     • Низкая стоимость внедрения
2. Оптоволоконные кабели (LC, SC)
   • Применение: Магистральные каналы, серверные стойки
   • ⚙️ Особенности:
     • Высокая скорость передачи данных
     • Большая дальность соединения
     • Поддержка одномодового и многомодового волокна
3. MPO/MTP высокой плотности
   • Применение: Гиперскейл-ЦОД, core-сети, AI-кластеры
   • ⚙️ Особенности:
     • До 144 волокон в одном интерфейсе
     • Поддержка высокоскоростных стандартов 400G/800G
     • Компактность и масштабируемость
4. Интеллектуальные кабели (IPP)
   • Применение: Крупные ЦОД, критически важные объекты
   • ⚙️ Особенности:
     • Мониторинг состояния в реальном времени
     • Автоматизированное управление инфраструктурой
     • Интеграция с системами DCIM

Совет: Выбор типа кабеля зависит от требуемой пропускной способности, расстояния и уровня автоматизации инфраструктуры.

Более 65% дата-центров уже перешли на MPO-коннекторы для максимальной эффективности использования стоечного пространства.

Тренд: высокоплотные решения

Миграция на скорости 400G и 800G требует значительного увеличения плотности кабелей в стойках. Если для 40G и 100G требовалось 8 волокон в параллельных парах, то для новых скоростей необходимо 16 или 32 пары. Это делает высокоплотные патч-панели с уменьшенным форм-фактором обязательным элементом инфраструктуры.

Современные высокоплотные решения:

• Корпуса 1.5U с трёхмерным расположением кассет, вмещающие до 144 волокон в конфигурации LC
• Модульные конструкции, позволяющие обновление до 400G без замены всей панели
• Push-pull коннекторы для удобного подключения в плотно заполненных стойках
• Уменьшенный диаметр патч-кордов для улучшения воздушного потока

MPO-панели снижают затраты на кабельную инфраструктуру на 25% и потребление энергии на охлаждение — на 15–20%.

Тренд: интеллектуальные патч-панели

Традиционные патч-панели — пассивные устройства, однако индустрия активно движется к интеллектуальным панелям (Intelligent Patch Panels, IPP), которые объединяют физический уровень сети с программным управлением.

Возможности IPP

• Мониторинг в реальном времени: встроенные сенсоры отслеживают статус портов, пропускную способность и условия окружающей среды (температура, влажность)
• Автоматическая документация: каждое подключение, перемещение и изменение (MAC) автоматически фиксируется с метками времени
• Интеграция с DCIM: синхронизация с системами управления инфраструктурой дата-центра через API
• Обнаружение несанкционированных изменений: при отклонении фактического состояния от авторизованного генерируется предупреждение
• Предиктивное обслуживание: анализ данных позволяет прогнозировать потенциальные проблемы до их возникновения

По данным Gartner, около 30% всех сетевых сбоев связаны с кабельной инфраструктурой или физическим подключением, что подчёркивает ценность автоматизированного мониторинга.

Критерии выбора патч-панели для ЦОД

При проектировании или модернизации инфраструктуры дата-центра необходимо учитывать следующие параметры:

• Тип коннекторов: LC, SC, MPO/MTP — в зависимости от стандартов организации
• Совместимость со стойками: 1U, 2U или настенный монтаж; влияние на воздушный поток и доступность
• Плотность портов: текущие потребности и прогноз роста
• Среда эксплуатации: закрытый серверный зал, колокейшн, edge-площадка
• Конструкция панели: угловая или плоская компоновка для оптимизации пространства
• Тип волокна: одномодовое (OS2) или многомодовое (OM3/OM4/OM5)
• Интеллектуальные функции: необходимость AIM-интеграции для крупных инсталляций

Готовность оптоволоконной инфраструктуры к будущему росту — ключевой фактор долгосрочного планирования. Коннекторы Base-16, VSFF и модульные высокоплотные платформы обеспечат гибкость для поддержки 400G, 800G и зарождающихся развёртываний 1.6T.

Перспективы развития

Роль патч-панелей в дата-центрах продолжает расти вместе с усложнением сетевых архитектур. Ключевые направления развития:

• Переход к 800G и 1.6T: потребуется ещё более высокая плотность соединений и новые типы коннекторов (VSFF)
• AI-инфраструктура: GPU-кластеры для машинного обучения создают беспрецедентную нагрузку на физический сетевой уровень, где детерминизм и наблюдаемость критически важны
• Полная автоматизация управления: дальнейшая интеграция IPP с DCIM и NMS для безлюдных операций
• Гибридные среды: рост объёмов смешанных медных и оптоволоконных инсталляций требует универсальных панельных решений

Операторы, инвестирующие в адаптивную, высокопроизводительную систему коммутации сегодня, получат наилучшие позиции для внедрения технологий следующего поколения по мере их созревания.
